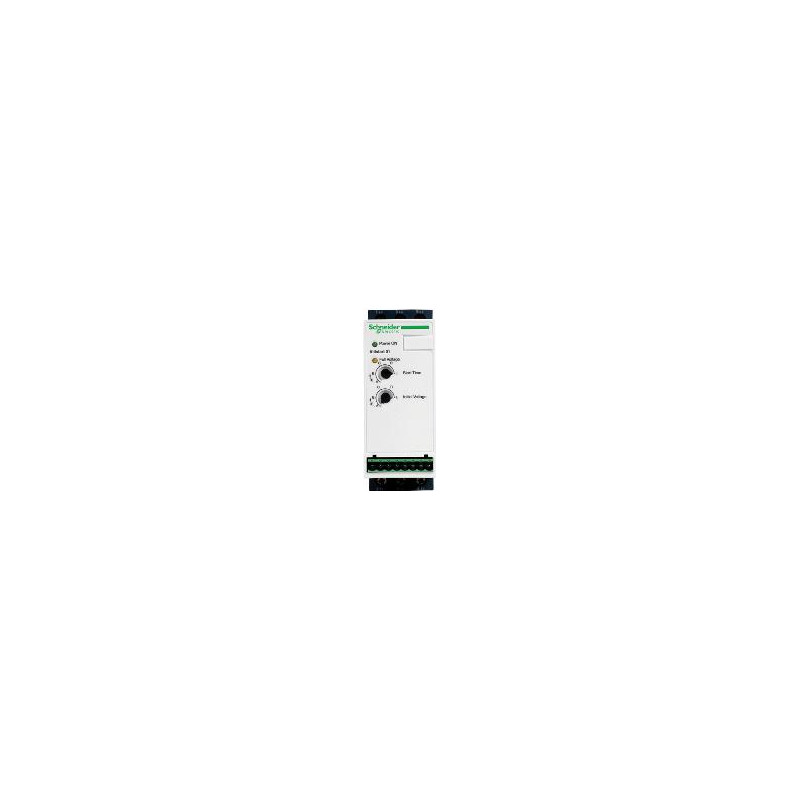

Schneider Electric ATS01N112FT Softstartér s řízením v 1 fázi, 12 A, 210 až 480 V zoom_in

Schneider Electric ATS01N112FT Softstartér s řízením v 1 fázi, 12 A, 210 až 480 V

Kód : ATS01N112FT

EAN : 3389110667165

Výrobce : Schneider Electric

Dostupnost:

5 až 9 dní

Doručení:

Do týdne - pro upřesnění prosím využijte náš online chat, případně pište na: [email protected]

Cena s DPH 6 540,53 Kč  / ks

Cena bez DPH 5 405,40 Kč / ks

Cena obsahuje recyklační příspěvek

ks
Prověřeno 55 000+ zákazníky

V recenzích na Heureka.cz a Zbozi.cz chválí komunikaci, rychlost i kvalitu zboží.

Odborné technické poradenství

Nejste si jistí výběrem nebo zapojením? Poradíme lidsky a srozumitelně před i po nákupu.

Máte seznam od elektrikáře?

Pošlete nám ho a o nic víc se nemusíte starat.

Značky prověřené letitou praxí

Proto máte jistotu, že dostanete zboží, co opravdu funguje.

Popis





Základní popis

Řada výrobků Altistart 01
Typ produktu nebo součásti Softstartér
Cíl výrobku Asynchronní motory
Použití výrobku Jednoduchý stroj
Označení přístroje ATS01
Počet fází v síti

3fázový

Jednofázové

Jmenovité napětí 110...480 V (- 10...10 %)
Výkon motoru (kW)

5,5 kW při 400 V 3fázový

2,2 kW při 230 V 3fázový

1,5 kW při 230 V jednofázové

Výkon motoru (hp)

7,5 hp při 460 V 3fázový

1,5 hp při 210 V 3fázový

3 hp při 230 V 3fázový

Icl jmenovitý proud 12 A
Kategorie použití AC-53B vyhovuje EN/IEC 60947-4-2
Proud při jmenovitém zatížení 60 A při jmenovitém zatížení
Typ rozběhu Spouštění s napěťovou rampou
Ztrátový výkon ( W)

61 W v přechodném stavu

1 W při plné zátěži a na konci rozběhové rampy



Doplňky

Provedení montáže S chladičem
Dostupné funkce Integrovaný bypass
Meze napájecího napětí 99...528 V
Frekvence zdroje 50...60 Hz (- 5...5 %)
Meze frekvence napájení 47,5 – 63 Hz
Výstupní napětí <= napětí napájecího zdroje
Napětí ovládacího obvodu

240 V +/- 10 % AC, 80 mA

24 V +/- 10 % AC/DC, 30 mA

110 V +/- 10 % AC, 35 mA

Doba rozběhu

Nastavitelná od 1 do 5 s

5 s / 20 rozběhu za hodinu

1 s / 100 rozběhu za hodinu

Rozběhový moment 30 – 80 % rozběhového momentu motoru při přímém připojení na síť
Diskrétní proudový výstup

3 A AC-15

2 A DC-13

Utahovací moment

0,5 N.m

1,9...2,5 N.m

Elektrické připojení

2 vodič(e) ohebný kabel bez kabelové koncovky, připojení přes šroubovací konektor 0,5...1,5 mm² / AWG 16 pro ovládací obvod

2 vodič(e) ohebný kabel bez kabelové koncovky, připojení přes 4 mm šroubovací konektor 1,5...6 mm² / AWG 10 pro výkonový obvod

2 vodič(e) ohebný kabel s kabelovou koncovkou, připojení přes 4 mm šroubovací konektor 1...6 mm² / AWG 10 pro výkonový obvod

1 vodič(e) ohebný kabel bez kabelové koncovky, připojení přes šroubovací konektor 0,5...2,5 mm² / AWG 14 pro ovládací obvod

1 vodič(e) ohebný kabel bez kabelové koncovky, připojení přes 4 mm šroubovací konektor 1,5...10 mm² / AWG 8 pro výkonový obvod

1 vodič(e) ohebný kabel s kabelovou koncovkou, připojení přes šroubovací konektor 0,5...1,5 mm² / AWG 16 pro ovládací obvod

2 vodič(e) neohebný kabel, připojení přes šroubovací konektor 0,5...1 mm² / AWG 17 pro ovládací obvod

2 vodič(e) neohebný kabel, připojení přes 4 mm šroubovací konektor 1...6 mm² / AWG 10 pro výkonový obvod

1 vodič(e) neohebný kabel, připojení přes šroubovací konektor 0,5...2,5 mm² / AWG 14 pro ovládací obvod

1 vodič(e) neohebný kabel, připojení přes 4 mm šroubovací konektor 1...10 mm² / AWG 8 pro výkonový obvod

Označení CE
Pracovní poloha Svislá +/- 10 stupňů
Výška 124 mm
Šířka 45 mm
Hloubka 131 mm
Hmotnost přístroje 0,28 kg



Prostředí

Elektromag.kompatibilita

Impulzní napětí/proud vyhovuje IEC 61000-4-5 úroveň 3

Mikrovýpadky a kolísání napětí vyhovuje IEC 61000-4-11

Odolnost proti vyzařovanému radioelektrickému rušení vyhovuje IEC 61000-4-3 úroveň 3

Odolnost proti elektrickým přechodovým dějům vyhovuje IEC 61000-4-4 úroveň 4

Odolnost proti rušení ve vedení způsobený radioelektrickými poli vyhovuje IEC 61000-4-6 úroveň 3

Harmonické vyhovuje IEC 1000-3-4

Harmonické vyhovuje IEC 1000-3-2

Odolnost EMC vyhovuje EN 50082-2

Odolnost EMC vyhovuje EN 50082-1

Elektrostatický výboj vyhovuje IEC 61000-4-2 úroveň 3

Tlumené oscilující vlny vyhovuje IEC 61000-4-12 úroveň 3

Emise vedením a vyzařováním vyhovuje IEC 60947-4-2 úroveň B

Emise vedením a vyzařováním vyhovuje CISPR 11 úroveň B

Standardy EN/IEC 60947-4-2
Certifikace výrobku

B44.1-96/ASME A17.5 pro spouštěč připoj.ke svorkám motoru do D

CCC

CSA

C-Tick

GOST

UL

Stupeň krytí IP IP20
Stupeň znečištění 2 vyhovuje EN/IEC 60947-4-2
Odolnost proti vibracím

1,5 mm špička-špička (f = 3...13 Hz) vyhovuje EN/IEC 60068-2-6

1 gn (f = 13...150 Hz) vyhovuje EN/IEC 60068-2-6

Odolnost proti otřesům 15 gn pro 11 ms vyhovuje EN/IEC 60068-2-27
Relativní vlhkost 5...95 % bez kondenzace nebo kapající vody vyhovuje EN/IEC 60068-2-3
Teplota okolního vzduchu pro provoz

40...50 °C se snížením proudu o 2 % na °C

-10...40 °C ne snížení zatížitelnosti

Teplota okolního vzduchu pro uskladnění -25...70 °C vyhovuje EN/IEC 60947-4-2
Pracovní nadmořská výška

> 1000 m se snížením proudu o 2,2 % na každých dalších 100 m

<= 1000 m bez snížení zatížení
